一、產品配置單
測試儀主機 一臺 附件箱 一個
直線位移傳感器 一只(其它兩路選配) 角位移傳感器 一只
傳感器連接電纜 一條(其它兩路選配)
觸頭狀態連接線 兩條(其它兩路選配) 觸頭狀態延長線 六根
合分閘輸出線 一條 儲能電源輸出線 一條
外接電源輸入線 一條 電源線 一條
短接線 一條 萬用傳感器支架 一套
打印紙 一卷 顯示屏點觸筆 一根
USB數據線（上位機連接線） 一條
上位機測試軟件 一套
二、產品概述
GKC-VIII全自動智能開關分析儀是根據 DL/T 846.1~DL/T 846.9 — 2004《高壓開關綜合測試儀》，DL/T596-1996《電力預防性試驗規程》，GB/T1984-2003《高壓交流斷路器》而研發的新一代測試儀。可測試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等開關的機械特性參數(時間、同期、彈跳、行程、速度、操作電壓、電流、反彈、主端口與輔助開關的配合時間、機械操作等各項數據及波形)，精確的分析計算功能，可靈活定義開關的速度，大容量數據存儲直接存在硬盤，并可進行數據導入導出，方便查看，打印。儀器自帶內部可調直流電源，可進行合閘、分閘、重合閘測試，也可進行低電壓動作試驗。面板式寬幅高速熱敏打印機能隨時打印全部數據及動作特性曲線。Window操作系統，觸摸屏操作，8寸大屏幕彩色液晶顯示屏。配有上位機軟件，可連接電腦進行數據測試、分析、存儲、管理和各種報表的打印。廣泛應用于供電系統、開關生產廠家、工礦、冶金、鐵路等用電部門進行出廠、交接、預防及檢修試驗。
三、產品特點
·采樣精度高：精確的采樣技術，采樣頻率20000Hz，位移精度16位。
·內置操作電源：內置可調直流電源，帶短路保護功能，可同時滿足低電壓和高電壓動作試驗。
·內置一鍵調壓：操作系統自帶電壓調節功能，在做低電壓試驗時只需要根據客戶的要求直接選擇不同的電壓，系統即可自動升壓或降壓，進行自動調節，而減少手動調壓的麻煩和誤差。分別設置有30%，65%，85%三個檔位，方便用戶做低電壓試驗用，此項功能讓儀器的操作更簡便。
·人性化界面：window操作系統，8寸大屏幕彩色液晶觸摸屏，軟鍵盤字符輸入，可新建開關型號、速度定義及完成相關參數的保存、刪除、設置、測試、分析等操作。
·傳感器靈活設置：可以選用直線位移傳感器也可使用角位移傳感器，可任意設置傳感器的安置位置。
·儀器操作方便：全自動測試，方便快捷。儀器會自動識別合、分閘，完成單合、單分、重合閘測試僅需按一下測試按鈕即可以完成測試和結果顯示。
·12路時間采樣：可測量四斷口開關，最多同時測量12路合、分閘時間和彈跳。
·3路位移采樣： 可同時測量三相的開距、超行程、速度。
·斷路器模式接觸器模式可切換：能夠測量機械保持的斷路器和開關，也可測量電保持的斷路器或接觸器。
·采樣時間長度可設置：能夠設置采樣時間，最長可測量合閘時間或分閘時間為10秒的開關。
·采樣率可設置：根據采樣時間的設置自動調整采樣率。
·多種測試類型：能夠實現開關單分、單合、合分、分－合分測試。
·多種測試方式：可設置內控（內觸發）、外控（外觸發）、手動、電保持模式（接觸器）、機械保持模式（斷路器）。
·速度定義靈活：通用速度定義模板，提供“占總行程分比”、 “時間”、“行程”三種方式分別定義速度范圍，滿足各種速度測試要求，同時可設置、修改、刪除、保存各類開關型號、速度定義，形成用戶自己的開關定義庫。
·波形顯示全面：12路觸頭通斷、3路行程、線圈電流、時間波形。
·寬幅高速打印：內置80mm高速熱敏打印機，創市場同類產品中首家使用寬版打印機的先例。打印機面板安裝、數據表單打印美觀清晰、波形直觀。
·USB數據通訊：面板配置三個USB接口可進行數據導入、導出或連接鼠標、鍵盤等外圍設備。配有上位操作軟件，可在電腦上對測試數據進行多樣化的分析計算，打印存檔。可連接電腦進行測試。
·大容量存儲： 測試結果直接保存在硬盤，大容量存儲，測試結果數據庫管理，可方便查詢歷史測試記錄。
四、技術指標
·主機外形尺寸：370mm×280mm×240mm；主機重量：10kg
·使用環境：環境溫度：-10℃～50℃；相對濕度：＜80%
·工作電源：電壓：AC220V±10%；頻率：50Hz±5%
·安全性能：絕緣電阻：＞2MΩ；漏電流：＜3.5mA
·直流電源：調整范圍：30～270V；準確度: ±（1%讀數+1個字）；負載變化率：≤1% 額定電流：10A 最大瞬時電流：20A
·外接電源：允許外接電源：0～20A
·時間通道： 12路（A1,B1,C1,A2,B2,C2,A3,B3,C3,A4,B4,C4）或（A1,B1,C1,F1,F2）斷口電壓12V可測量輔助開關配合時間，采樣頻率：20KHz
·行程通道： 位移傳感器：3路， 采樣頻率：20KHz，分辨率16位。
·時間測試范圍：0.05ms～10s（可特殊定制更長時間）；準確度：±（0.1%讀數+2個字）；分辨率：0.05ms
·行程測試范圍：0～1000mm；準確度：±（1%讀數+1個字）；分辨率：0.1mm
·速度測試范圍：0.01～20.00m/s；準確度：±（1%讀數+1個字）；分辨率：0.01m/s
·電壓顯示范圍：20-300V；準確度：±（1%讀數+1個字）；分辨率：0.3V
·電流測試范圍：0.1A～20A；準確度：±（2%讀數+1個字）；分辨率：0.02A
五、注意事項
1、在本系列產品與被測試品之間接線前，應確保被測開關不帶電，并與電力系統完全隔離。
2、為安全起見，在對本機作各種連接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。
3、請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等。
4、本機從寒冷的環境中被帶到充分加熱的環境中時，機內可能會凝結濕氣，導致機內絕緣水平降低。請確認本機內無濕氣后再行使用。
5、請不要將本機放置于灰塵容易聚集的地方。
6、請將本機放置于通風良好的場所。
7、請注意不要在雷雨的情況下使用本測試儀器。
8、請不要使用汽油﹑香蕉水等化學試劑擦拭機器，而應使用柔軟干燥的棉布擦拭。
9、請確認當地電網電壓是否與本機供電電壓相符。交流220V±10%，50/60Hz。
10、請不要破傷隨機所帶的線纜，以確保使用安全。一旦發現破損，請立即更換。
11、當儀器出現故障時，請勿擅自打開機箱，以免造成不必要的損失及傷害，請及時聯系廠家或者返廠維修。
六、儀器接線說明

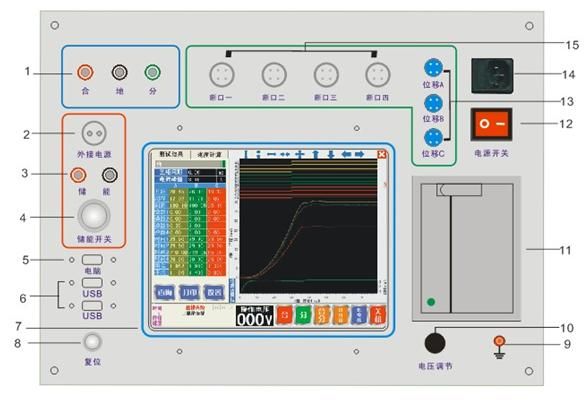

（1）、儀器面板說明
圖1
1.分、合閘接線接口：當內控時輸出電壓信號控制斷路器動作，外控時為輸入電壓信號觸發采樣。
2.外接電源接口：當儀器內部電源不能滿足要求時，該接口可外接電源，儀器自動識別（當外部有電壓時使用外部電源）。
3.儲能輸出端口：連接儲能電機，按鈕按下時輸出電壓。
4.儲能開關：按鈕按下時輸出儲能電壓。
(注：此儲能開關為新型金屬按鍵，故按此鍵時務必要在按鍵中心部位按下，以防不平衡按下出現不彈起狀況)
5.電腦接口：通過USB數據線連接電腦測試。
6.USB接口：連接U盤導入導出數據或連接鼠標鍵盤等外圍設備。
7.8寸彩色觸摸顯示屏：顯示操作過程和測量結果，觸摸輸入。
8.復位按鈕：使儀器復位，（當儀器死機或出現異常時使用）。
9.接地：儀器接地，保證安全。
10.電壓調節旋鈕：轉動該旋鈕可以調節內部直流電源的輸出電壓（30V-270V）。
11.80mm寬幅熱敏打印機：打印測試數據及特性曲線。
12.電源開關：儀器電源總開關。
13.傳感器接口：連接直線位移傳感器或角位移傳感器，（當校驗模式或連接角位移傳感器時請使用位移A接口）。
14.電源輸入插頭帶輸入保險：（AC220V /10A）。
15.觸頭信號輸入接口：斷口1（A1，B1，C1，GND1）斷口2（A2，B2，C2，GND1）斷口3（A3，B3，C3，GND2）斷口4（A4，B4，C4，GND2）分別對應黃綠紅黑夾。
（2）、觸頭信號線的連接
儀器設有四組觸頭接線端子，A1，B1，C1，GND1 ； A2，B2，C2，GND1；A3，B3，C3，GND2 ； A4，B4，C4，GND2共16根線，（A、B、C對應的顏色分別為黃、綠、紅，黑色為“GND”。）
輔助開關與主觸頭配合時間測試時： A2為F1, B2為 F2 ,C2為空，GND 為公共端。

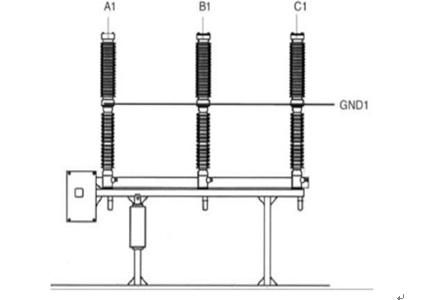

單斷口測試時：A1、B1、C1（黃，綠，紅，測試夾）分別與被測試斷路器靜端相連，用短接線短接動端并接GND1（黑夾子），另一頭航空插頭接儀器面板“斷口一”。如圖2
圖2

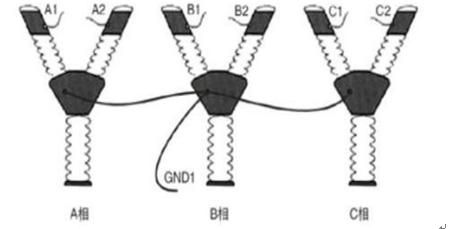

雙斷口測試時A1、B1、C1 、A2、B2、C2（黃，綠，紅，測試夾）分別與被測試斷路器斷口一，斷口二靜端相連，用短接線短接動端并接GND1（黑夾子）， 航空插頭對應接儀器面板“斷口一” ，“斷口二”，斷口一和斷口二的黑色夾子儀器內部是導通的，可以只接其中一個。如圖3
圖3

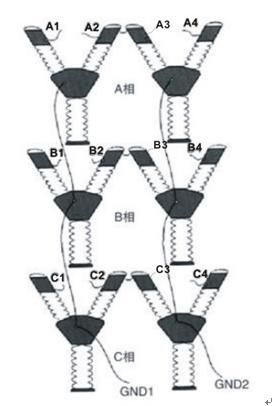

四斷口測試時A1、B1、C1 、A2、B2、C2（黃，綠，紅，測試夾）分別與被測試斷路器斷口一，斷口二靜端相連，用短接線短接動端并接GND1（黑夾子）， 航空插頭對應接儀器面板“斷口一” ，“斷口二”，斷口一和斷口二的黑色夾子儀器內部是導通的，可以只接其中一個。A3、B3、C3 、A4、B4、C4（黃，綠，紅，測試夾）分別與被測試斷路器斷口三，斷口四靜端相連，用短接線短接動端并接GND2（黑夾子）航空插頭對應接儀器面板“斷口三” ，“斷口四”，斷口三和斷口四的黑色夾子儀器內部是導通的，可以只接其中一個。（斷口一黑色夾和斷口二黑色夾為導通的；斷口三黑色夾和斷口四黑色夾為導通的；斷口一和斷口三的黑色夾不導通） 如圖4
圖4

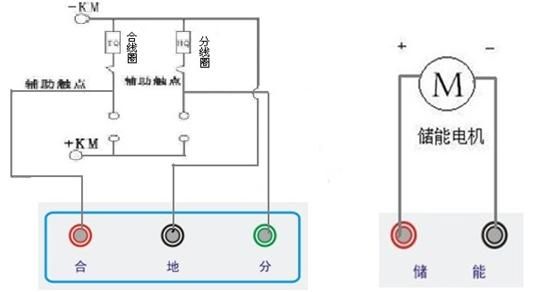

（3）、分、合閘、儲能的接線
合接合閘線圈， 地接公共端， 分接分閘線圈， 儲能接儲能電機如圖5、 圖 6。
內控時：合、分輸出電壓，外控時：合、分為外觸發信號輸入。
圖5 圖6
七、傳感器安裝與設置
（1）萬能支架安裝：萬能支架一端固定在直線位移傳感器上的固定塊上，或角位移傳感器上的固定片上，萬能支架固定夾固定在開關本體上。
（2）直線位移傳感器：使用時根據測試開關對象、類型的不同，配用相關連接件。
（3）角電阻傳感器：開關在分或合狀態安裝角電阻傳感器時，應注意運動方向避免進入傳感器盲域，可進入儀器設置界面查看傳感器動端位置如圖7，傳感器箭頭位置最好在中間區域。（使用轉角傳感器是請將傳感器線連接到儀器面板的“位移A”）
圖7

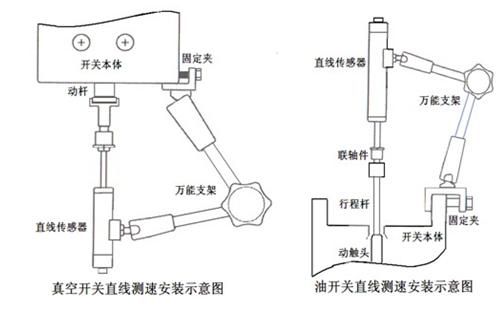

（4）線性位移傳感器的安裝如圖8
圖8

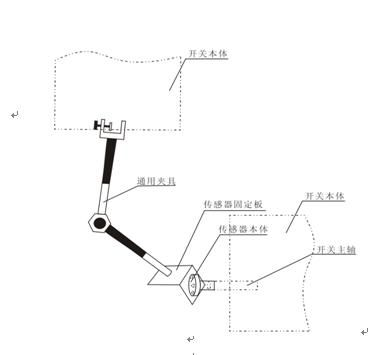

（5）角位移傳感器的固定如圖9
圖9
（6）傳感器的設置：通過觸摸屏選擇對應傳感器的安裝位置位置，模式，打開軟鍵盤輸入傳感器長度(使用直線傳感器是輸入直線傳感器的長度；使用角位移傳感器是請選選校驗模式，校驗后自動輸入傳感器長度)。

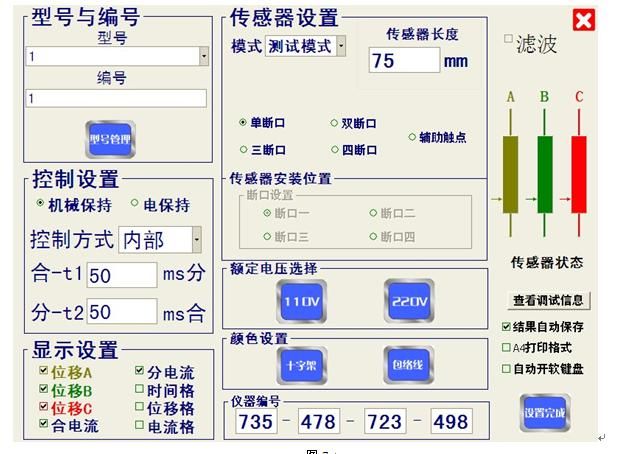

（7）設置測試參數：如果您第一次使用該儀器，則需要設置測試必需的測試參數，如傳感器安裝的位置、傳感器的長度、控制方式等。如果您上次使用該儀器時已經設置好了測試參數，那么這些設置已經被保存。如果您本次測試不想改變原有的測試參數，那么可以點設置完成，直接進行測試。
（8）設置傳感器的位置和類型：①測試模式：適用于已知傳感器總長，輸入傳感器總長即可。②校驗模式：適用于已知開關的總行程，輸入總行程后測試一次后自動計算傳感器總長。然后再選擇測試模式。（主要用于角位移傳感器）

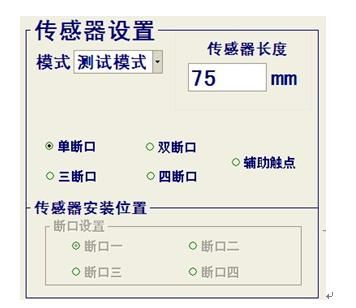

選擇被測開關的類型，選擇傳感器對應的安裝位置圖10
圖10

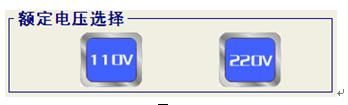

(9)選擇電壓：選擇對應操作電壓（按鈕功能為電壓粗調，當進入主界面后操作電壓與額定電壓有偏差時，可以調整電壓調節電位器進行微調）圖11
圖11
八、型號選擇及設置
測試前選擇開關型號，輸入編號， 若以前以設置好開關型號則直接選擇，若沒有設置則需要進入型號管理進行設置，如圖12。
圖12

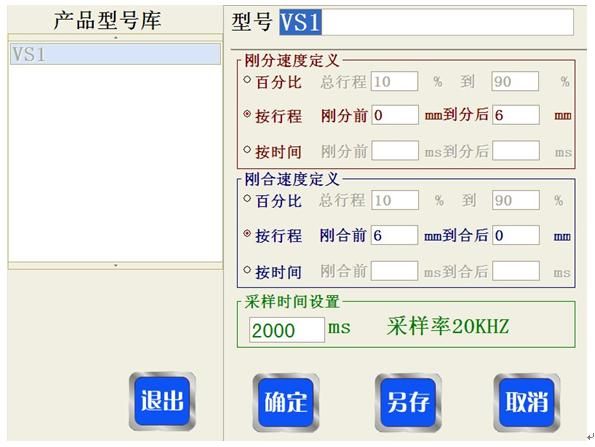

因為不同開關的速度定義方式不同，進入型號管理后設置好速度定義及采樣時間并保存。如圖13
圖13
假如采樣時間設置為2000ms，在進行合閘測試時儀器合閘接口輸出電壓控制開關合閘，當開關在2000ms內能夠合閘則測試正常；當開關在2000ms內沒有合閘，則儀器關閉合閘輸出，并提示錯誤開關拒合。采樣時間的設置要根據開關的合閘時間或分閘時間進行設置，軟件默認的采樣時間為2000ms，當采樣時間設置過短時，合閘時間超出了采樣時間儀器就會提示開關拒分或拒合；當采樣時間設置過長時，如果開關本身異常，出現拒分拒合時，合閘或分閘線圈通電時間過長可能會造成損壞。采樣時間最長為20000ms（20s），超出20000ms時，系統默認為2000ms（2s）。
采樣率會根據采樣時間進行調整，當采樣時間小于等于2000ms時采樣率為20khz；當采樣時間大于2000ms并小于等于4000ms時采樣率為10khz；當采樣時間大于4000ms并小于10000ms時采樣率為5khz；
九、選擇控制方式：控制方式分為手動、內控、外控。圖14
圖14
手動：觸頭型號變化作為觸發型號，適用手動合分測試（只能測試同期和彈跳速度無法測試時間）
內控：用戶通過操作觸摸屏的合分按鈕發出命令使開關動作完成測試，內控時合閘分閘插頭輸出電壓（內同步）。
外控：儀器不控制開關動作，只是數據采集，使用外控時通過外部電源讓開關動作，一旦儀器接收到分合閘線圈有電壓則開始測試，外控時合閘分閘插頭接收觸發信號。（外同步）。
四種操作方式，對應了以下t1、t2、兩個控制參數。這兩個參數的值必須大于20ms。T1，T2為做重合閘時的時間間隔。
機械保持： 適用于一般的斷路器有分閘、合閘線圈。（合閘時儀器合閘接口通電，當開關合閘后合閘接口斷電；分閘時儀器分閘接口通電，當開關分閘后分閘接口斷電）
電保持： 適用于接觸器或只有一個線圈的斷路器。（合閘時儀器合閘接口一直通電，分閘時合閘接口斷電）
十、調節操作電壓進行測試
（1）調節操作電壓：
1）快速調整電壓
進入設置界面選擇對應操作電壓（按鈕功能為電壓粗調）圖11
當操作電壓與額定電壓有偏差時，可以調整電壓調節電位器進行微調。（如果為用戶外接電源，應該用其它方式調節電壓）。顯示如圖15
圖15

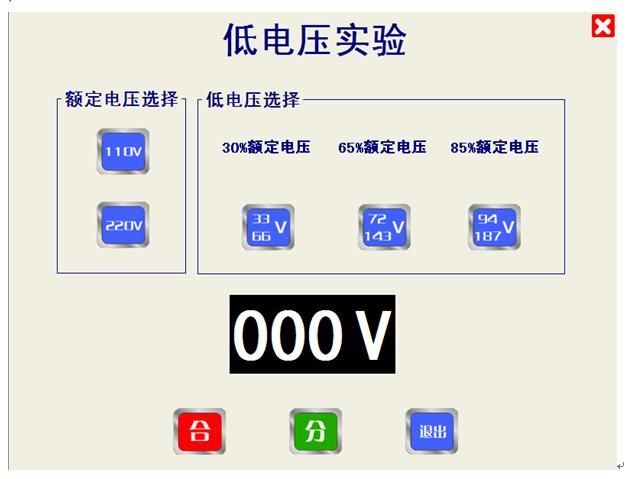

2）低電壓實驗
先選擇對應的額定電壓，然后選擇對應的低電壓，（當電壓從高向低調節時，因為電源電容有剩余電壓所以下降時稍慢一些）當實際電壓與所需要電壓有偏差時，可以調整電壓調節電位器進行微調。 如圖16
圖16
（2）選擇操作方式：操作方式共4種，單分，單合，合分，分合分。如圖17
圖17

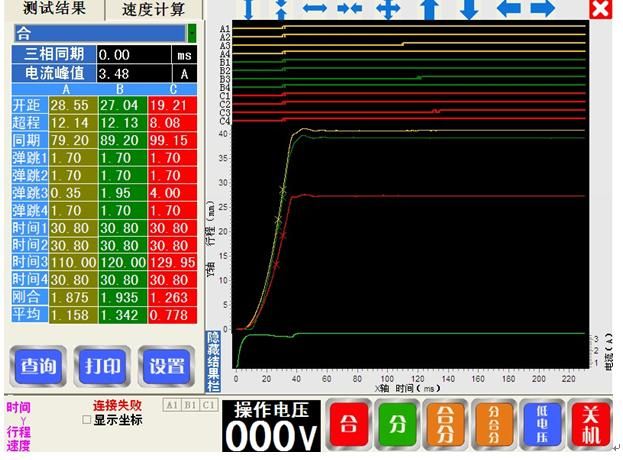

（3)測試結果顯示：選擇對應的按鈕進行測試，測試完成后顯示測試結果及曲線。如圖18
圖18
十一、測試結果分析、保存、查看、打印

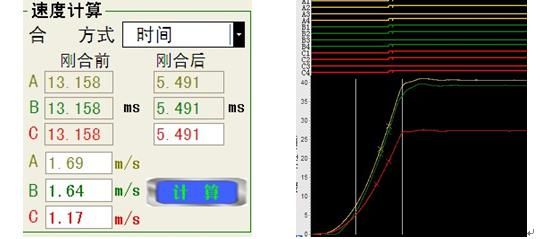

(1) 速度分析計算：可以對所測數據進行分析計算出任意區段的速度。可按時間 ，行程， 百分比，三種方式計算。如圖19圖20
圖19 圖20
(2) 測試結果的保存: 測試結果可以可以自動保存也可提示保存。在設置界面選擇測試結果自動保存自動保存測試數據，反之每次測試后提示是否需要保存。如圖21
圖21

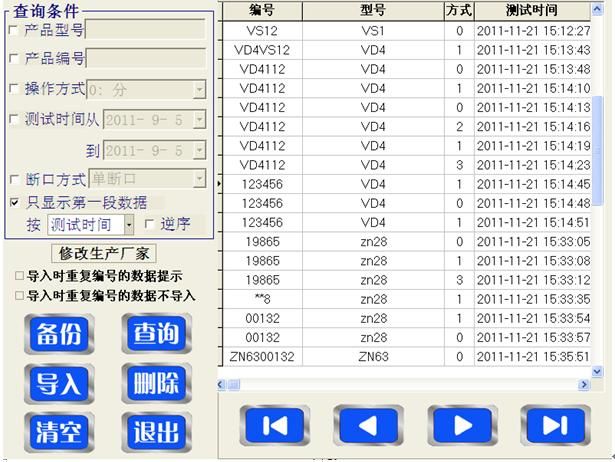

(3)測試結果查詢：保存后的數據存在結果數據庫中按查詢可查看歷史測試數據。雙擊可打開對應的測試結果曲線，可按條件查詢篩選查詢具體測試結果。圖22
圖22

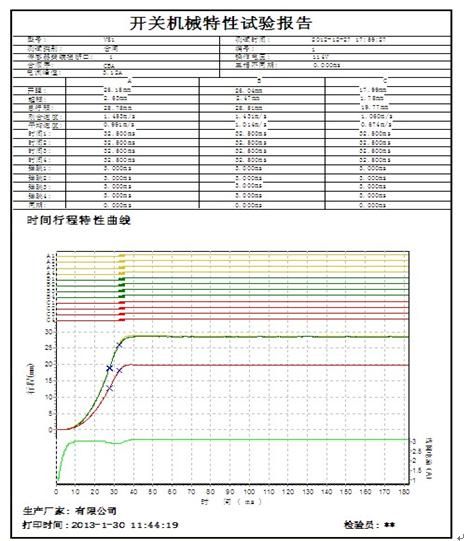

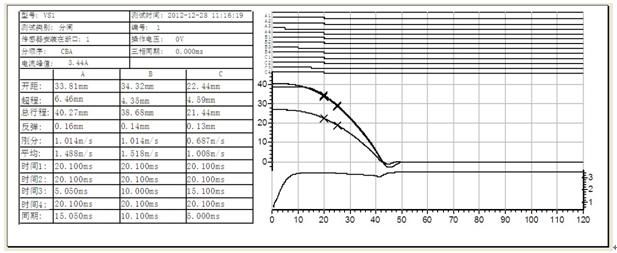

(4)測試結果打印：儀器自帶寬幅熱敏打印機，（如果使用微型打印機打印請不要選擇A4打印格式）點擊主界面的打印按鈕，直接打印數據和曲線。如圖23為儀器自帶打印機分閘測試結果 圖24為連接A4打印機測試結果。
圖23
圖24
十二、連接電腦（上位機）測試
(1)連接數據線：將USB數據線一邊與儀器的電腦接口連接，另一端連接電腦的USB接口。
(注：此上位機軟件需要在WINXP系統下運行。)
(2)安裝USB驅動程序：首次連接儀器需要先安裝USB 驅動。接好USB線后電腦提示安裝驅動。如圖23-1
圖23 -1 圖23 -2
選擇“從列表或指定位置安裝”，下一步選擇“在搜索中包括這個位置”再點“瀏覽”如圖23-2，選擇驅動所在的目錄。安裝提示安裝驅動。
（3）輸入儀器編號：第一次聯機需要輸入儀器編號，儀器的編號是唯一的，測試軟件的儀器編號請牢記如圖24（可查看儀器液晶顯示屏），輸入儀器編號錯誤將無法測試提示“連接失敗”
圖24
十三、開關特性術語定義
1、三相不同期：指開關三相分（合）閘時間之間的最大及最小值差值。
2、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即第一次接觸到完全接觸間的時間）。
3、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。
4、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。
5、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言合閘前10ms內的平均速度。
6、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。
7、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。
十四、更換保險絲、打印紙
（1）更換電源輸入保險：在電源插座下方有一個保險絲盒， 用平口起子將該保險絲盒往上拉即可更換保險絲。保險絲規格為10 A。如下圖25
圖25
（2）更換打印紙 ：本儀器選用前換紙型熱敏打印機，不需拆機就可換紙，使用十分方便，不用維護。
1）打開蓋板。
2）裝上打印紙，（注意有正反面光面靠近打印加熱板）。
3）蓋上蓋子，打開儀器電源，使打印機通電。
注意： 如果打印不了時需要檢查更換打印紙，當沒有紙時打印機就自動停止，更換打印紙后會自動檢測到，本打印機必須安裝熱敏紙。
