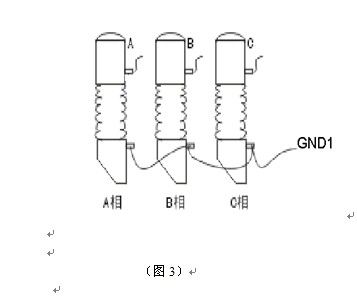

1、萬能支架安裝：萬能支架一端固定在直線位移傳感器上的固定塊上，或角位移傳感器上的固定片上，萬能支架固定夾固定在開關本體上。
2、直線位移傳感器：使用時根據測試開關對象、類型的不同，配用相關連接件。
3、角電阻傳感器：開關在分或合狀態安裝角電阻傳感器時，應注意運動方向避免進入傳感器盲域，可進入儀器設置界面查看傳感器動端位置如圖6，傳感器箭頭位置最好在中間區域。

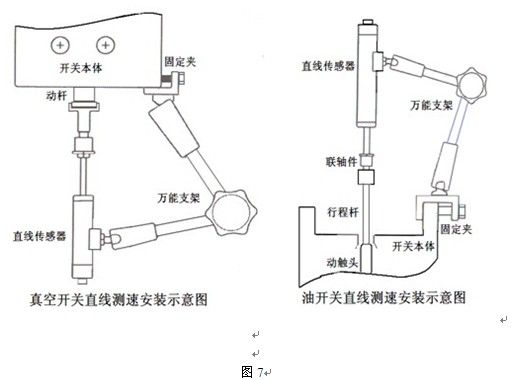

4、線性位移傳感器的安裝如圖7

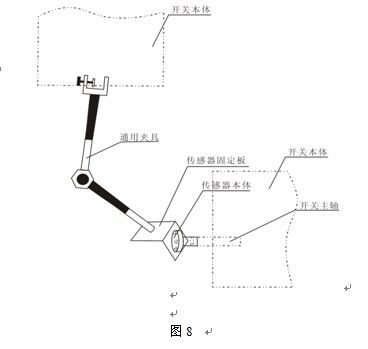

5、角位移傳感器的固定如圖8

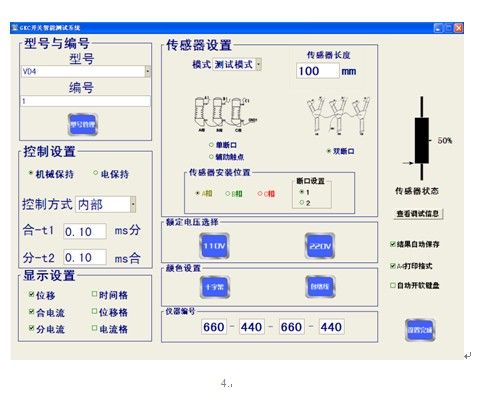

6、傳感器的設置：通過觸摸屏選擇對應傳感器的安裝位置位置，模式，打開軟鍵盤輸入傳感器長度。
7、設置測試參數：如果您第一次使用該儀器，則需要設置測試必需的測試參數，如傳感器安裝的位置、傳感器的長度、控制方式等。如果您上次使用該儀器時已經設置好了測試參數，那么這些設置已經被保存。如果您本次測試不想改變?cè)械臏y(cè)試參數，那么可以點設置完成，直接進行測試。
8、設置傳感器的位置和類型：
測試模式：適用于已知傳感器總長，輸入傳感器總長即可。
校驗?zāi)Ｊ剑哼m用于已知開關的總行程，輸入總行程后測試一次后自動計算傳感器總長。然后再選擇測試模式。（主要用于角位移傳感器）

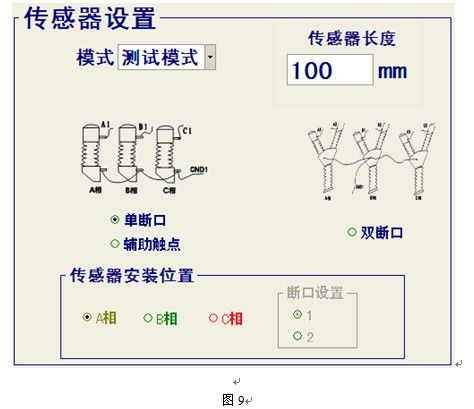

選擇被測開關的類型，選擇傳感器對應的安裝位置圖9

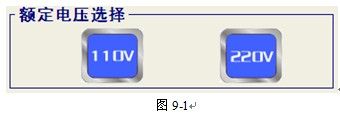

9、選擇電壓：選擇對應操作電壓（按鈕功能為電壓粗調，當進入主界面后操作電壓與額定電壓有偏差時，可以調整電壓調節電位器進行微調）圖9-1
七、型號選擇及設置
測試前選擇開關型號，輸入編號， 若以前以設置好開關型號則直接選擇，若沒有設置則需要進入型號管理進行設置，如圖10。

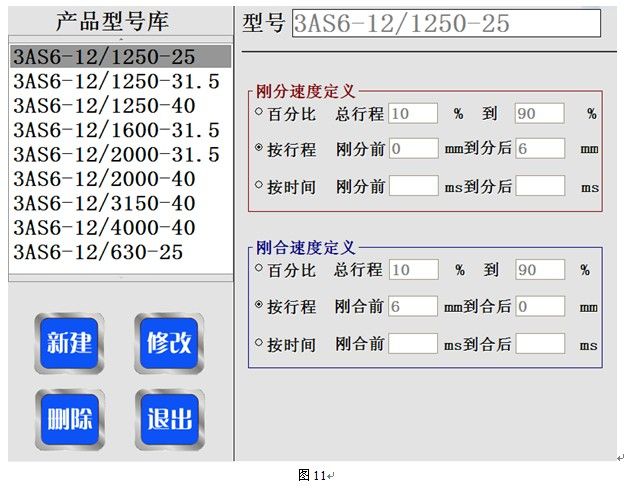

因?yàn)椴煌_關的速度定義方式不同，進入型號管理后設置好速度定義保存。如圖11
八、選擇控制方式
控制方式分為手動、內控、外控。圖12
·手動：觸頭型號變化作為觸發型號，適用手動合分測試（只能測試同期和彈跳速度無法測試時間）

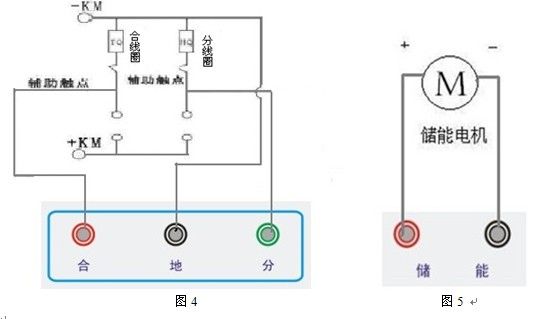

·內控：用戶通過操作觸摸屏的合分按鈕發出命令使開關動作完成測試，內控時合閘分閘插頭輸出電壓（內同步）。
·外控：儀器不控制開關動作，只是數據采集，使用外控時通過外部電源讓開關動作，一旦儀器接收到分合閘線圈有電壓則開始測試，外控時合閘分閘插頭接收觸發信號。（外同步）。
·四種操作方式，對應了以下t1、t2、兩個控制參數。這兩個參數的值必須大于20ms。T1，T2為做重合閘時的時間間隔。
·機械保持： 適用于一般的斷路器有分閘、合閘線圈。（合閘時儀器合閘接口通電，當開關合閘后合閘接口斷電；分閘時儀器分閘接口通電，當開關分閘后分閘接口斷電）
·電保持： 適用于接觸器或只有一個線圈的斷路器。（合閘時儀器合閘接口一直通電，分閘時合閘接口斷電）
九、調節操作電壓進行測試
1、調節操作電壓：

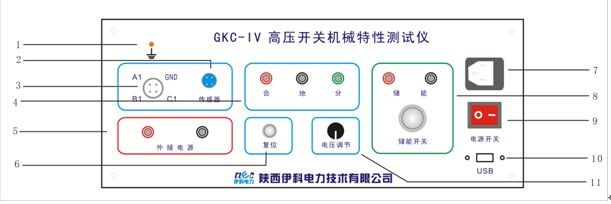

（1）快速調整電壓 進入設置界面選擇對應操作電壓（按鈕功能為電壓粗調）圖9。當操作電壓與額定電壓有偏差時，可以調整電壓調節電位器進行微調（如果為用戶外接電源，應該用其它方式調節電壓）。顯示如圖13

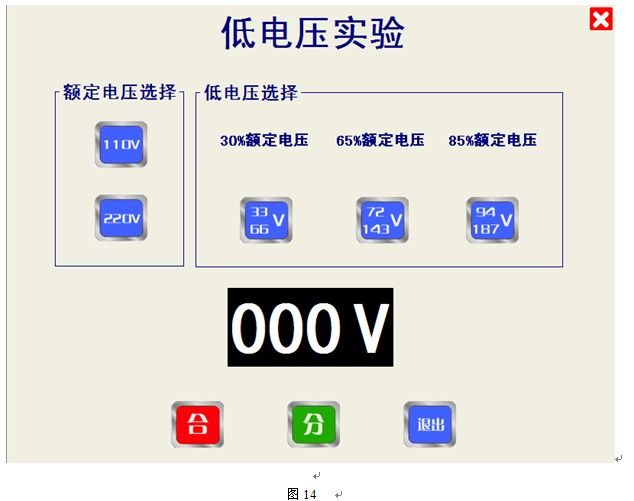

（2）低電壓實驗：先選擇對應的額定電壓，然后選擇對應的低電壓，（當電壓從高向低調節時，因?yàn)殡娫措娙萦惺Ｓ嚯妷核韵陆禃r(shí)稍慢一些）當實際電壓與所需要電壓有偏差時，可以調整電壓調節電位器進行微調。

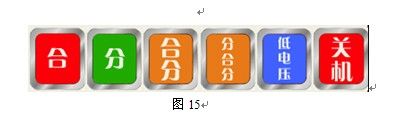

2、選擇操作方式：操作方式共4種，單分，單合，合分，分合分.圖15

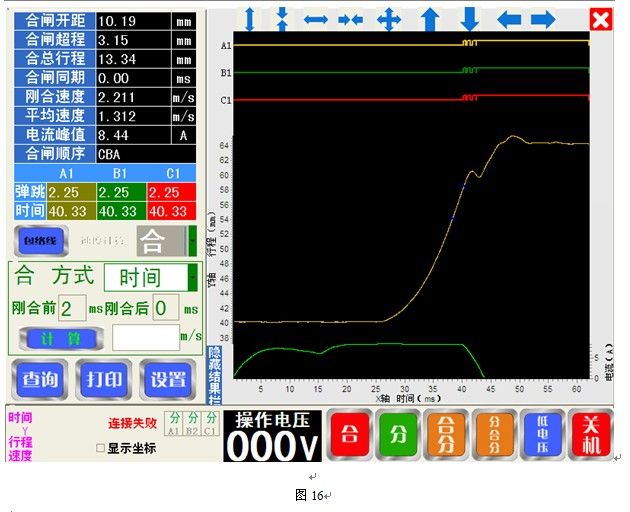

3、測試結果顯示：選擇對應的按鈕進行測試，測試完成后顯示測試結果及曲線。圖16
十、測試結果分析、保存、查看、打印

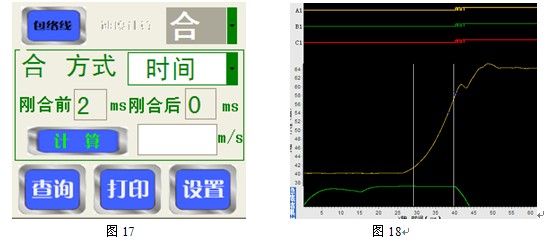

1、速度分析計算：可以對所測數據進行分析計算出任意區段的速度�？砂磿r(shí)間 ，行程， 百分比，三種方式計算。如圖17圖18
2、測試結果的保存: 測試結果可以可以自動保存也可提示保存。在設置界面選擇測試結果自動保存自動保存測試數據，反之每次測試后提示是否需要保存。圖19

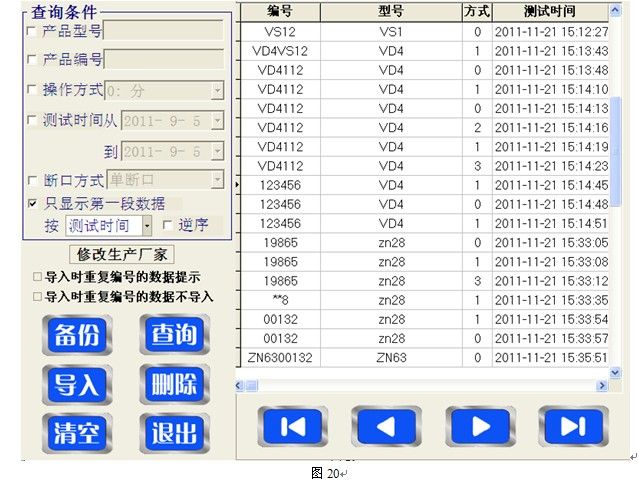

3、測試結果查詢：保存后的數據存在結果數據庫中按查詢可查看歷史測試數據。雙擊可打開對應的測試結果曲線，可按條件查詢篩選查詢具體測試結果。圖20
4、測試結果打�。海ㄕ�(qǐng)選擇A4格式打印如圖19）點擊主界面的打印按鈕，直接打印數據和曲線。

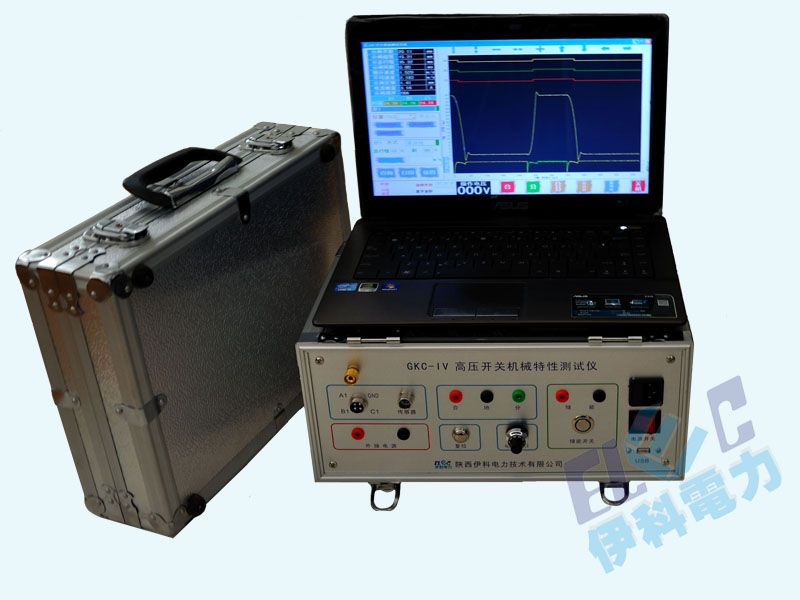

十一、連接電腦（上位機）測試
1、連接數據線：將USB數據線一邊與儀器的電腦接口連接，另一端連接電腦的USB接口。

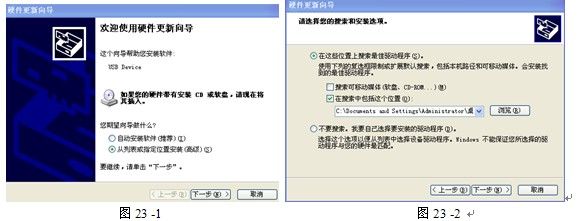

2、安裝USB驅動程序：首次連接儀器需要先安裝USB 驅動。接好USB線后電腦提示安裝驅動如圖23-1
選擇“從列表或指定位置安裝”，下一步選擇“在搜索中包括這個位置”再點“瀏覽”如圖23-2，選擇驅動所在的目錄。安裝提示安裝驅動。
3、輸入儀器編號：第一次聯機需要輸入儀器編號，儀器的編號是唯一的，測試軟件的儀器編號請牢記如圖24，輸入儀器編號錯誤將無法測試提示“連接失敗”。
十二、開關特性術語定義
1、三相不同期：指開關三相分（合）閘時間之間的最大及最小值差值。
2、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即第一次接觸到完全接觸間的時間）。
3、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。
4、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。
5、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言合閘前10ms內的平均速度。
6、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。
7、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。
十三、更換保險絲
更換電源輸入保險：在電源插座下方有一個保險絲盒， 用平口起子將該保險絲盒往上拉即可更換保險絲。保險絲規格為10 A。如下圖25
