敬 告
尊敬的CMS-EX智能露點儀用戶：
如果您是第一次使用本產品，敬請注意以下事項：
1、儀器開機需等8分鐘進入測量狀態，測量開始，首先全部打開面板上的流量閥，然后用儀器上的測量管道的針型閥調節流量。測量結束，則反之操作。
2、本設備內置大容量鋰電池，充滿電后可連續工作10小時以上。
3、露點儀放置長時間不使用時，在測試管道和氣室中會剩有部分空氣，因此在第一次測試時，其中的高濕氣體會影響其測試速度，因為被測SF6氣體達到飽和前需要先要將空氣中的濕氣帶走。所以我們會發現當測試第二臺SF6電氣設備及以后再測量的速度就會很快（3-5分鐘）。
4、打印數據時，建議插上AC220V電源，增加電池使用時間（打印機選配）。
5、如遇高溫天氣需做測量 ，我們建議盡量將測量時間安排在早晨溫度較低時，因為較高的氣溫會影響測量的準確性。（參考標準：中華人民共和國電力行業標準 DL/T506-2007《六氟化硫電氣設備中絕緣氣體濕度測量方法》）
6、對測量環境溫度要求：5℃～35℃（盡可能在10℃～30℃間測量）
謝謝合作！
1、技術特點
·自校準：傳感器探頭可自動校準零點，自動消除因零點、漂移而引入的系統誤差，保證每次測量的準確性，同時可免去每年校驗的繁瑣。
·快速省氣：開機進入測量狀態后每SF6氣隔露點測定時間為5min左右。
·自鎖接頭：采用德國原裝進口自鎖接頭，安全可靠，無漏氣。
·數據存儲：采用大容量設計，最多可存儲200組測試數據。
·曲線功能：大屏幕曲線顯示露點測量過程。
·顯示清晰：彩色液晶屏直接顯示露點、微水、環境溫度、環境濕度、時間及日期等內容。
·RS232接口：可與PC機串口相連，進行數據傳輸。
·內置電源：內置4Ah可充鋰電池，一次充足可連續工作10小時。
2、技術參數
|
露點 |
測量范圍 |
－80 ℃～+20 ℃ |
|
測量精度 |
±0.5℃（－60℃～＋20℃）
±1.0℃（－80℃～－60℃） |
|
響應時間
（＋20℃） |
63%需5秒，90%需45秒（－60℃～＋20℃）
63%需10秒，90%需240秒（+20℃～－60℃） |
|
環境溫度 |
－40℃～＋60℃ |
|
環境濕度 |
0～100％ RH |
|
顯示器件 |
3.5寸彩色液晶顯示器 |
|
電源 |
AC 220V |
|
內置充電電池 |
|
電池性能 |
充電時間：20個小時；使用時間10小時以上。 |
|
重量 |
5公斤 |
|
尺寸 |
250×150×300mm3 |
|
工作溫度 |
－40℃～＋60℃ |
|
存儲溫度 |
－40℃～＋80℃ |

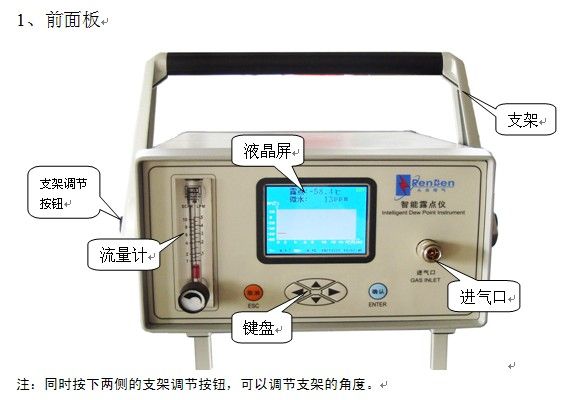

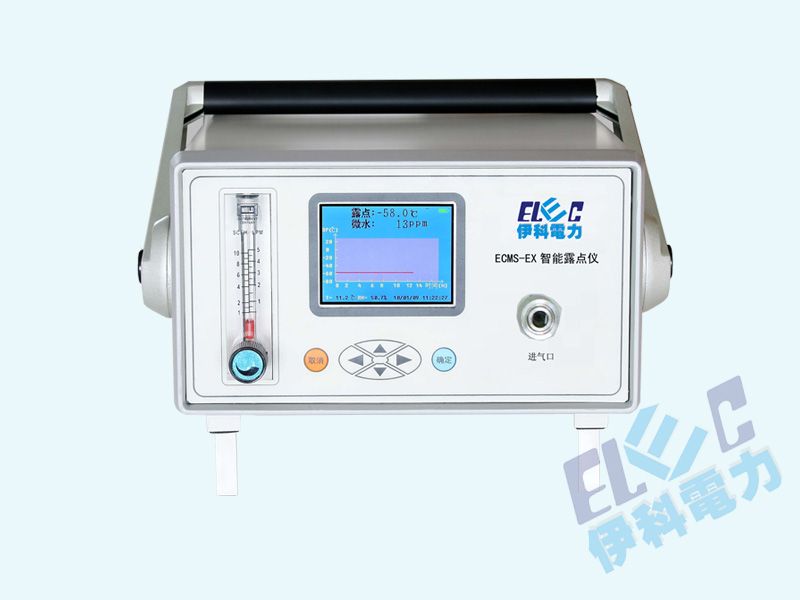

二、儀器面板說明
按鍵說明
·確定鍵：確認功能，在不同的界面下可調出/進入菜單、確認命令、確認設置的數值。
·取消鍵:退出功能,在不同的界面下可退出菜單、放棄設置的數值。
·上 鍵：菜單項向上切換/菜單數值增加。
·下 鍵：菜單項向下切換/菜單數值減少。
·左 鍵：設置數值位左移選擇。
·右 鍵：設置數值位右移選擇。

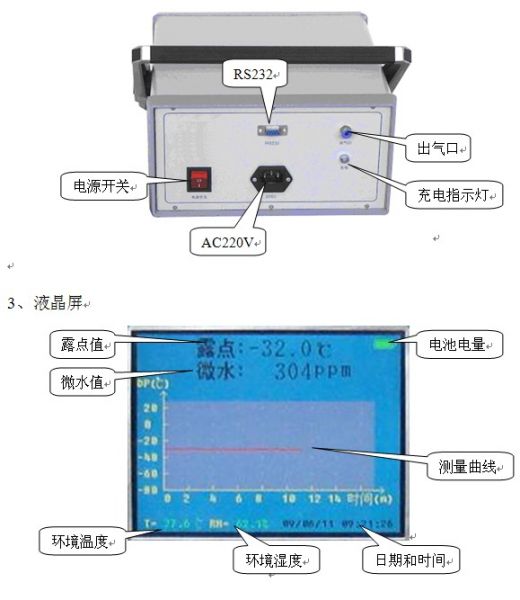

2、后面板
三、測量
1、連接SF6設備 將測量管道上螺紋端與開關接頭連接好，關閉測量管道上另一端的針型閥；再把管道上的快速接頭插入露點儀上的采樣口；
將排氣管道連接到出氣口；
最后將開關接頭與SF6電氣設備測量接口連接好，用扳手擰緊。
2、初始化
打開儀器電源開關，儀器進入初始化自校驗過程。
3、檢查電量
本儀器推薦優先使用交流電。
使用直流電時，請查看右上角顯示的電池電量，如果電量指示變紅，請關機充電后繼續使用。
4、開始測量 完全打開露點儀前面板上的流量閥，然后通過調節測量管道上的針型閥，把流量調節到0.6/M左右，開始測量SF6露點。 第一設備測量需要5~10分鐘，其后每臺設備需要3~5分鐘。 5、存儲數據 設備測量完成后，可以將數據保存在儀器中，按“確定”鍵調出操作菜單，具體操作方式見下節內容。 6、測量其他設備 一臺設備測量后，關閉測量管道上的針型閥和露點儀上的調節閥。 將轉接頭從SF6電氣設備上取下，如果需要繼續測量其他設備，請不要關閉儀器電源，按照上面步驟繼續測量下一臺設備。 7、測量結束 所有設備測量結束后，關閉露點儀電源。 四、菜單操作 在測量狀態，通過“確定”鍵可以進入功能菜單。如下圖：  1、打�。ù蛴C為選配件，建議打印時插入外接AC220V電源，增加電池使用時間）
·打印當前數據：在測量狀態，通過按“確定”鍵可以進入功能菜單，選擇“打印”菜單，按“確定”鍵，即可打印當前數據。
2、保存數據
·在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“保存記錄”菜單，按“確定”鍵，進入保存數據頁面，
·保存數據時，可以根據設備進行編號。
·設備編號最多為六位，可以通過“上”、“下”鍵增加數值大小，“左”、“右”鍵移動到要調整數據位。
·輸入編號后，按“確定”鍵，完成保存數據。按“取消”鍵可以返回上一頁，此時不保存數據。
3、查看記錄
·在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“查看記錄”菜單，按“確定”鍵，進入查看記錄頁面。
·顯示時從最后一次保存的數據，可以按“上”、“下”鍵翻看數據。
·按“確定”鍵，打印記錄。
4、刪除記錄
·在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“刪除記錄”菜單，按“確定”鍵，可刪除所有數據。
5、修改時間
·在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇修改時間，按“確定”鍵，進入修改時間頁面。
·通過“上”、“下”鍵可以增加時間數值，“左”、“右”鍵可以減小時間數值。
·輸入小時、分鐘、秒后，按“確定”鍵可以轉到下一個修改域內。
五、注意事項
1、儀器應放置在安全位置，防止摔壞。避免劇烈震動。
2、勿測有腐蝕性的氣體。
3、儀器使用前，應及時充電。
4、充電時只需將電源線接入220V插座，無需打開電源開關，儀器將自動充電，充電時間一般需要20個小時以上。
附 錄 ：(六氟化硫斷路器含水量測量要求)
|
測 試 內 容 |
標 準 （μl/l, 20℃） |
|
六氟化硫斷路器出廠和大修中（整體裝復以前）應分別測量開斷單元和支柱單元水份值。 |
≤150 |
|
交接時由支柱下部充氣接口測量斷路器水份值。 |
≤150 |
|
運行中由支柱下部充氣接口測量斷路器水份值。測試周期按“預試規程”規定。 |
≤200 |
|
運行中，必要時（開斷單元漏氣、解體過開斷單元）六氟化硫斷路器應由聯箱內自封接頭處單獨測量開斷氣室含水量。 |
≤300 |
