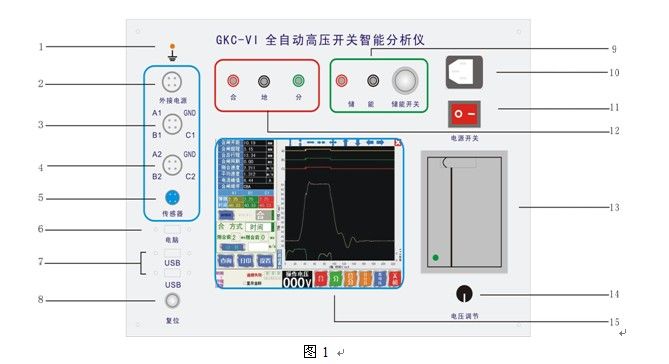

（一）、儀器面板說明
1、接地：儀器接地，保證安全。
2、外接電源接口：當儀器內部電源不能滿足要求時，該接口可外接電源，儀器自動識別（當外部有電壓時使用外部電源）。
3、觸頭信號輸入接口：斷口1（A1，B1，C1，GND）
4、觸頭信號輸入接口：斷口2（A2，B2，C2，GND）
5、傳感器接口：連接直線位移傳感器或角位移傳感器
6、電腦接口：連接上位機電腦測試。
7、USB接口：連接U盤導入導出數據或連接鼠標鍵盤等外圍設備。
8、復位按鈕：使儀器復位，（當儀器死機或出現異常時使用）。
9、儲能輸出端口與儲能開關：連接儲能電機，按鈕按下時輸出電壓。
(注：此儲能開關為新型金屬按鍵，故按此鍵時務必要在按鍵中心部位按下，以防不平衡按下出現不彈起狀況)
10、電源輸入插頭帶輸入保險：（AC220V /10A）。
11、電源開關：儀器電源總開關。
12、分、合閘接線接口：當內控時輸出電壓信號控制斷路器動作，外控時為輸入電壓信號觸發采樣。
13、80mm寬幅熱敏打印機：打印測試數據及特性曲線。
14、電壓調節旋鈕：轉動該旋鈕可以調節內部直流電源的輸出電壓（30V-270V）。
15、8寸彩色觸摸顯示屏：顯示操作過程和測量結果，觸摸輸入。（二）、觸頭信號線的連接
儀器設有兩組觸頭接線端子。A1，B1，C1，GND ； A2，B2，C2，GND共8根線，A1、B1、C1分別與被測試斷路器靜端相連，用短接線短接動端并接GND。A2，B2，C2，GND與A1，B1，C1，GND相同。（A、B、C對應的顏色分別為黃、綠、紅，黑色為“GND”。）
需要測試輔助開關與主觸頭配合時間時 A2為F1, B2為 F2 ,C2為空，GND 為公共端。

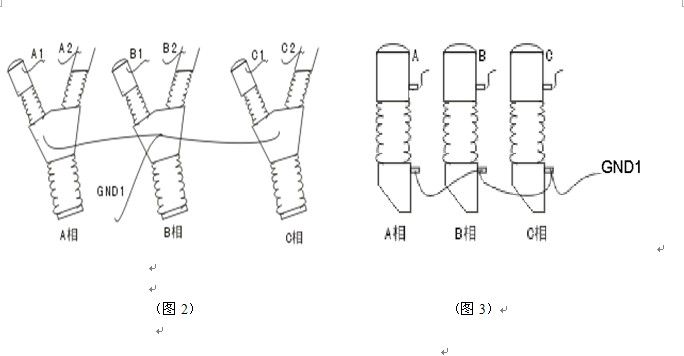

（見圖2、圖3）。
三）、分、合閘、儲能的接線

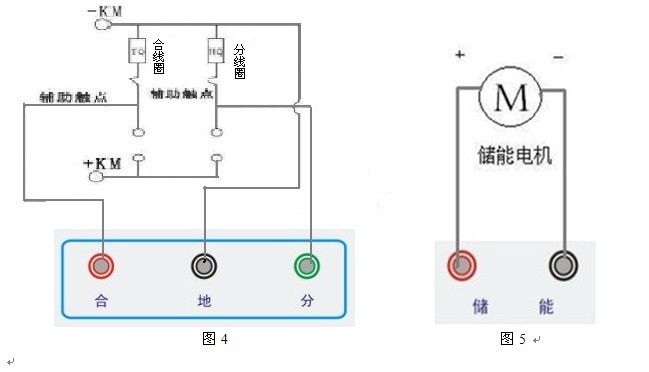

合接合閘線圈， 地接公共端， 分接分閘線圈， 儲能接儲能電機如圖4、 圖 5。
內控時合、分輸出電壓，外控時合、分為外觸發信號輸入。
七、傳感器安裝與設置
1）萬能支架安裝：
萬能支架一端固定在直線位移傳感器上的固定塊上，或角位移傳感器上的固定片上，萬能支架固定夾固定在開關本體上。
2）直線位移傳感器：使用時根據測試開關對象、類型的不同，配用相關連接件。

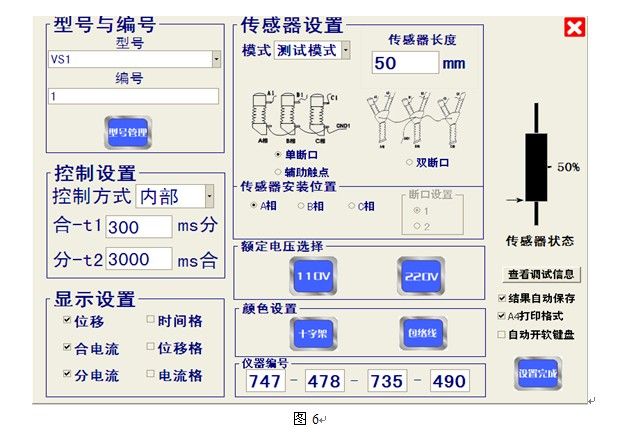

3）角電阻傳感器：開關在分或合狀態安裝角電阻傳感器時，應注意運動方向避免進入傳感器盲域，可進入儀器設置界面查看傳感器動端位置如圖6，傳感器箭頭位置最好在中間區域。

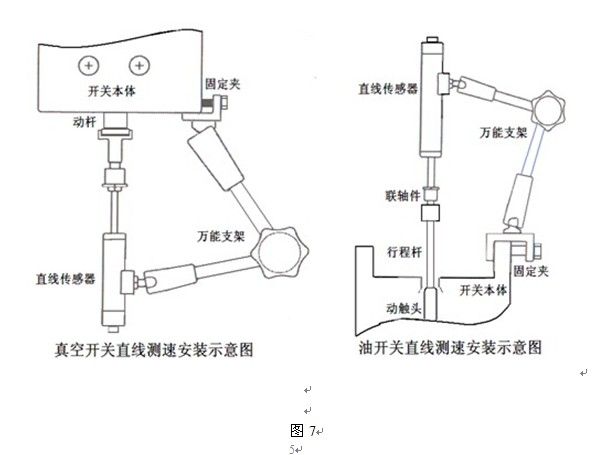

4）線性位移傳感器的安裝如圖7

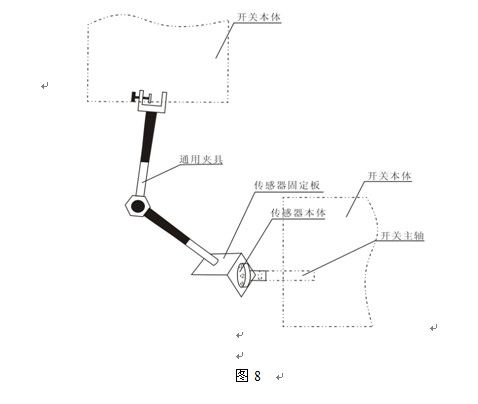

5）角位移傳感器的固定如圖8
6）傳感器的設置：通過觸摸屏選擇對應傳感器的安裝位置位置，模式，打開軟鍵盤輸入傳感器長度。
7）設置測試參數：如果您第一次使用該儀器，則需要設置測試必需的測試參數，如傳感器安裝的位置、傳感器的長度、控制方式等。如果您上次使用該儀器時已經設置好了測試參數，那么這些設置已經被保存。如果您本次測試不想改變原有的測試參數，那么可以點設置完成，直接進行測試。
8）設置傳感器的位置和類型：
測試模式：適用于已知傳感器總長，輸入傳感器總長即可。
校驗模式：適用于已知開關的總行程，輸入總行程后測試一次后自動計算傳感器總長。然后再選擇測試模式。（主要用于角位移傳感器）

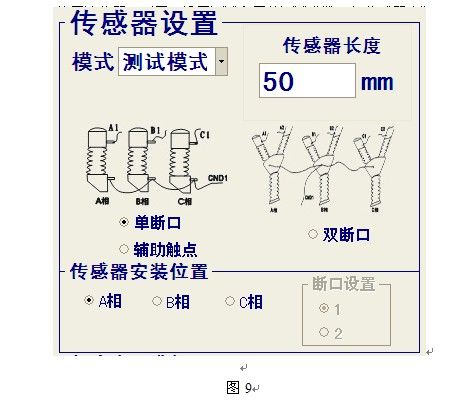

選擇被測開關的類型，選擇傳感器對應的安裝位置圖9
9）選擇電壓：

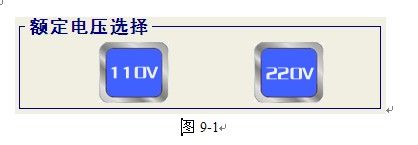

選擇對應操作電壓（按鈕功能為電壓粗調，當進入主界面后操作電壓與額定電壓有偏差時，可以調整電壓調節電位器進行微調）圖9-1
八、型號選擇及設置

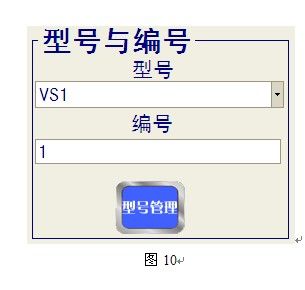

測試前選擇開關型號，輸入編號，若以前以設置好開關型號則直接選擇，若沒有設置則需要進入型號管理進行設置，如圖10。

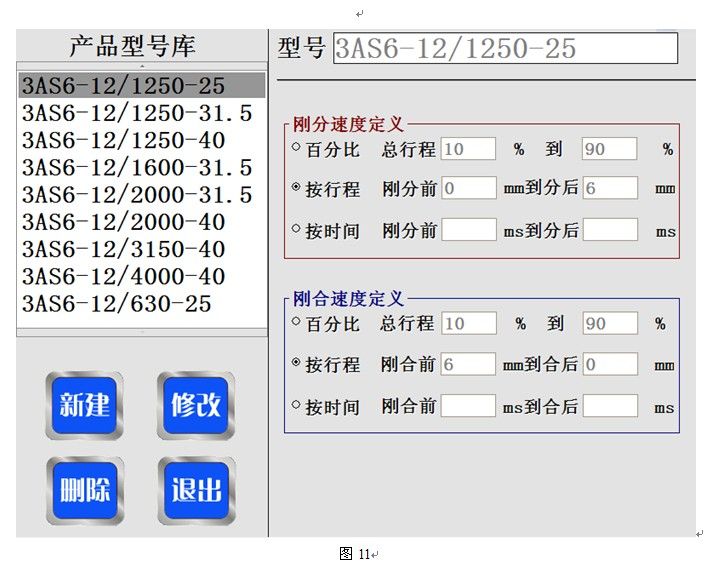

因為不同開關的速度定義方式不同，進入型號管理后設置好速度定義保存。如圖11

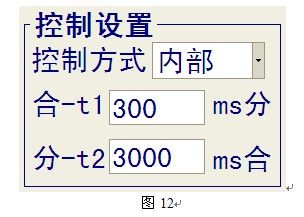

九、選擇控制方式：控制方式分為手動、內控、外控。圖12
手動：觸頭型號變化作為觸發型號，適用手動合分測試（只能測試同期和彈跳速度無法測試時間）
內控：用戶通過操作觸摸屏的合分按鈕發出命令使開關動作完成測試，內控時合閘分閘插頭輸出電壓（內同步）。
外控：儀器不控制開關動作，只是數據采集，使用外控時通過外部電源讓開關動作，一旦儀器接收到分合閘線圈有電壓則開始測試，外控時合閘分閘插頭接收觸發信號。（外同步）。
四種操作方式，對應了以下t1、t2、兩個控制參數。這兩個參數的值必須大于20ms。T1，T2為做重合閘時的時間間隔。
十、調節操作電壓進行測試
1、調節操作電壓：
1）快速調整電壓 進入設置界面選擇對應操作電壓（按鈕功能為電壓粗調）圖9
當操作電壓與額定電壓有偏差時，可以調整電壓調節電位器進行微調
（如果為用戶外接電源，應該用其它方式調節電壓）。顯示如圖13

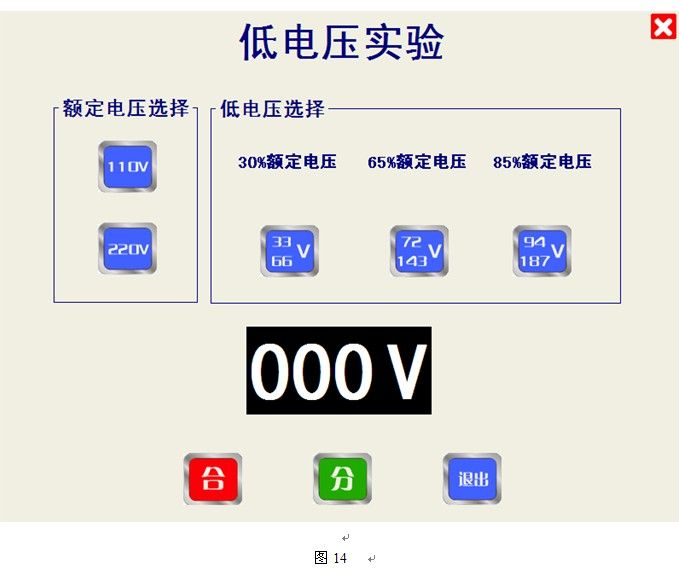

2）低電壓實驗
先選擇對應的額定電壓，然后選擇對應的低電壓，（當電壓從高向低調節時，因為電源電容有剩余電壓所以下降時稍慢一些）當實際電壓與所需要電壓有偏差時，可以調整電壓調節電位器進行微調。

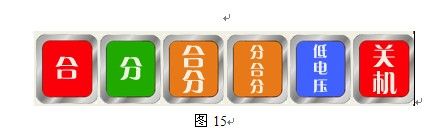

2、選擇操作方式：操作方式共4種，單分，單合，合分，分合分.圖15

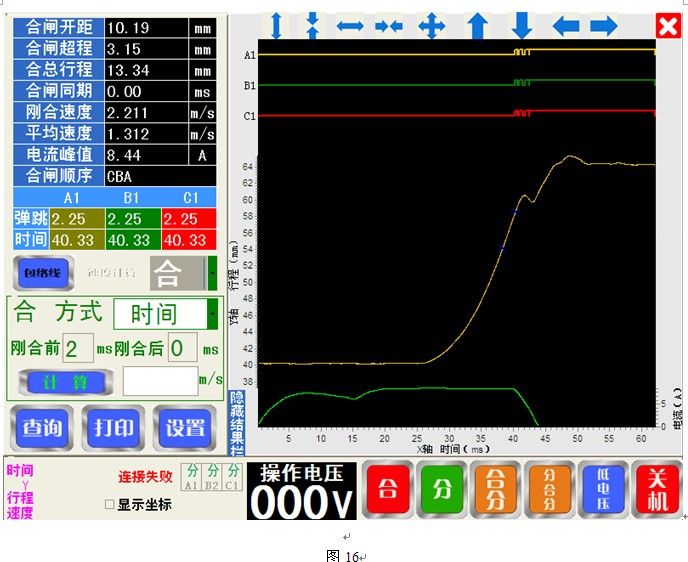

3、測試結果顯示：選擇對應的按鈕進行測試，測試完成后顯示測試結果及曲線。圖16
十一、測試結果分析、保存、查看、打印

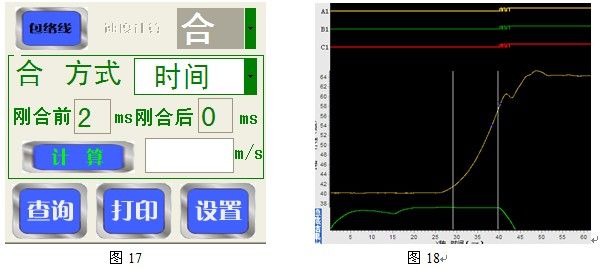

1、速度分析計算：可以對所測數據進行分析計算出任意區段的速度�？砂磿r間 ，行程，百分比，三種方式計算。如圖17圖18
2、測試結果的保存: 測試結果可以可以自動保存也可提示保存。在設置界面選擇測試結果自動保存自動保存測試數據，反之每次測試后提示是否需要保存。圖19

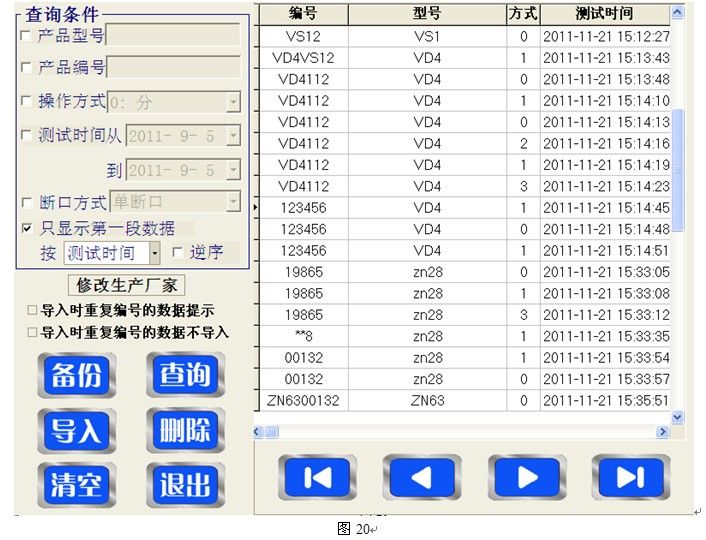

3、測試結果查詢：保存后的數據存在結果數據庫中按查詢可查看歷史測試數據。雙擊可打開對應的測試結果曲線，可按條件查詢篩選查詢具體測試結果。圖20

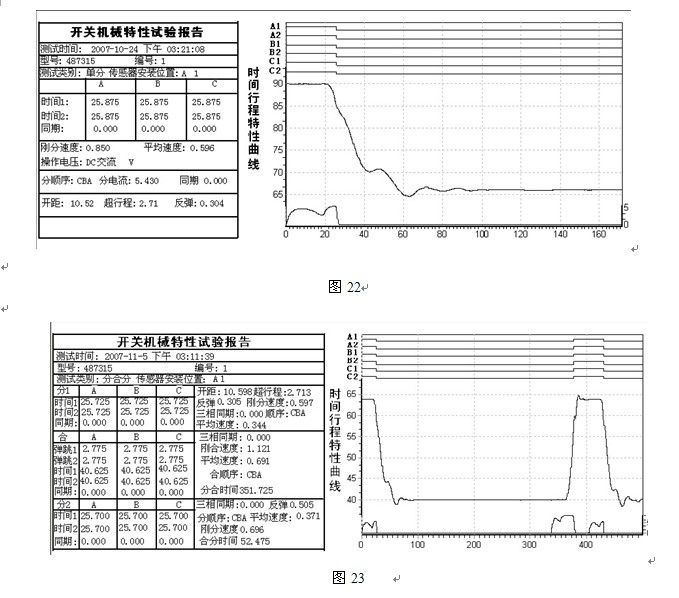

4、測試結果打�。簝x器自帶寬幅熱敏打印機，（如果使用微型打印機打印請不要選擇A4打印格式）點擊主界面的打印按鈕，直接打印數據和曲線。如圖21為分閘測試結果圖22為分合分重合閘測試結果。
十二、連接電腦（上位機）測試
1、 連接數據線： 將USB數據線一邊與儀器的電腦接口連接，另一端連接電腦的USB接口。

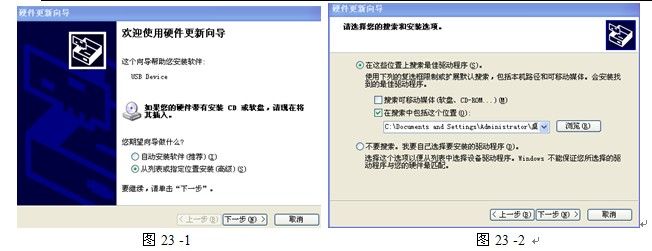

2、 安裝USB驅動程序：首次連接儀器需要先安裝USB 驅動。接好USB線后電腦提示安裝驅動如圖23-1
選擇“從列表或指定位置安裝”，下一步選擇“在搜索中包括這個位置”再點“瀏覽”如圖23-2，選擇驅動所在的目錄。安裝提示安裝驅動

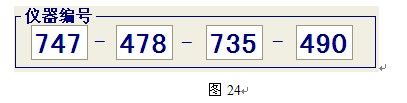

3、輸入儀器編號： 第一次聯機需要輸入儀器編號，儀器的編號是唯一的，測試軟件的儀器編號請牢記如圖24（可查看儀器液晶顯示屏），輸入儀器編號錯誤將無法測試提示“連接失敗”。
|
